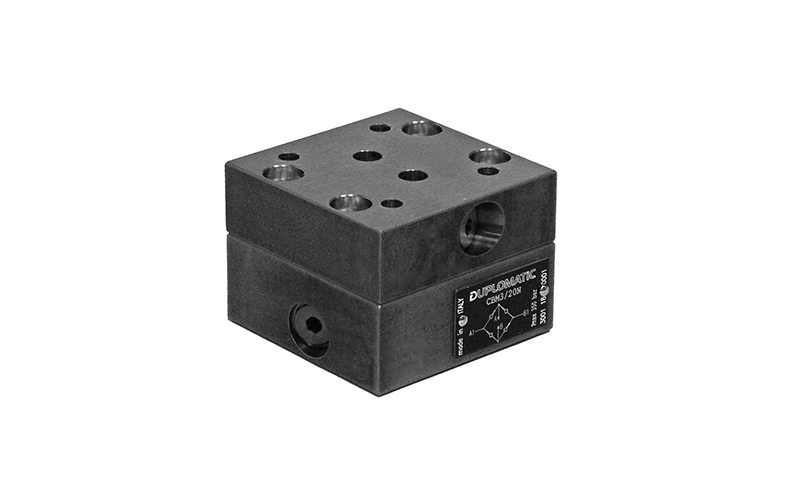

Valvola rettificatrice di portata (ponte di Graetz)
CBM3
Specifiche
- Catalogo: 65220
- Taglia: ISO 4401-03
- Montaggio: modulare
- Pressione Massima: 250 bar
- Portata Massima: 20 l/min
Download
- * Schede tecniche:
- Altre lingue:
- * Ultimo aggiornamento: IT (10/03/2026)
DESCRIZIONE
La CBM3 è una valvola di regolazione di portata non compensata, per montaggio modulare, basata sul principio del ponte di Graetz idraulico.
Garantisce un flusso unidirezionale costante in uscita dalla bocca A, mentre la bocca B funge da via di ritorno, indipendentemente dal fatto che l’alimentazione principale provenga da A1 o B1.
Questo comportamento la rende ideale per circuiti in cui la direzione del flusso può invertirsi durante il ciclo di lavoro.
La superficie di montaggio della CBM3 presenta un pattern di fissaggio e una disposizione delle bocche conforme allo standard ISO 4401‑03, consentendo un’integrazione immediata nei pacchi valvole standardizzati.
La CBM3 si installa tipicamente sotto alle valvole di regolazione della portata compensate, ad esempio RPC1 e RPCED1 Duplomatic.
In questa configurazione funge da piastra raddrizzatrice, assicurando una condizione di flusso stabile e a direzione costante verso la valvola compensata, anche in presenza di flusso inverso dovuto al movimento dell’attuatore o a variazioni del ciclo di lavoro.
